設計方法步驟

1．鋼梯各部分尺寸的確定根據鋼梯的開間、進深、層高確定每層平臺踏步的高和寬、梯段長度和寬度、以及平臺寬度等。

(1)根據建筑物的性質、鋼梯的平面位置及鋼梯的尺寸確定鋼梯的形式及適宜的坡度。初步確定踏步寬b和踏步高h。

(2)根據鋼梯間尺寸確定梯段寬度B和梯井寬度。

(3)確定踏步級數咒，調整踏步高矗和踏步寬b，用層高H除以踏步高h，得踏步級數n≈H/h，當以為小數時，取整數，并調整踏步高h (h≈H/n)，用公式b+h=450(mm)，或b+2h=600～620(mm)，確定踏步寬b。

(4)確定鋼梯平臺的寬度 。注意 (梯段寬)。

(5)由踏步寬b及每梯段的級數 ，確定梯段的水平投影長度L。 ( 為級踏步的踏面數)。

2．根據上述尺寸畫出樓梯底層、二層及頂層平面圖的草圖 。

3．確定鋼梯結構及構造形式確定鋼梯為現澆或預制、梯段為板式或梁板式，以及平臺板的支撐方式。

4．進行鋼梯凈空高度的驗算，使之符合凈空高度要求對于底層平臺下做出入口時，應驗算平臺梁下凈空高度是否滿足2m的要求。若不滿足，可通過下列途徑加以調整：

(1)降低鋼梯間底層平臺梁下的室內地坪標高。

(2)將底層第一梯段增加級數。

(3)底層設一跑直通二層。

(4)將第一跑坡度適當增大，抬高底層平臺標高。

(5)將(1)、(2)、(3)、(4)種方法結合使用。

5．根據平面圖、剖切位置，及上述尺寸繪制剖面草圖根據計算的踏步級數和踏步的寬度和高度，先畫出全部踏步的剖面輪廓線，然后按所選定的結構形式畫出梯段板厚(梁板式梯段還應畫出梯梁高)；畫出平臺梁及平臺板等。

6．根據剖面圖調整好的尺寸，對平面圖進行調整，并按設計要求進行尺寸標注。

7．完成剖面圖，加深并標注。

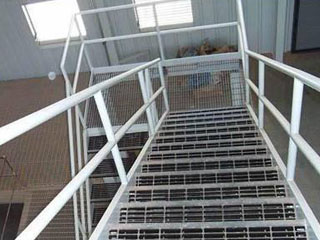

如何設計鋼梯（踏步尺寸,坡度,梯段寬度）

1、鋼梯的坡度：鋼梯坡度的確定，應考慮到行走舒適、攀登效率和空間狀態因素。 梯段各級踏步前緣各點的聯線稱為坡度線。坡度線與水平面的夾角即為鋼梯的坡度（這一夾角的正切稱為鋼梯的梯度）。鋼梯的坡度一般為20度-45度為宜，最好的坡度為30度左右。特殊功能的鋼梯要求的坡度各不相同。例如爬梯的坡度在60度以上，專用鋼梯一般取45度-60度，坡道的坡度通常在15度以下。一般說來，在人流較大、安全標準較高，或面積較充裕的場所鋼梯坡宜平緩些，僅供少數人使用或不經常使用的輔助鋼梯，坡度可以陡些，但最好不超過38度，除個性化鋼梯或因空間可選擇旋轉鋼梯。

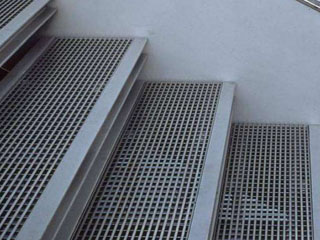

2、踏步尺寸： 踏步的尺寸一般應與人腳尺寸步幅相適應，同時還與不同類型建筑中的使用功能有關。踏步的尺寸包括高度和寬度。踏步高度與寬度之比就是鋼梯的梯度。踏步在同一坡度之下可以有不同的數值，給出一個恰當?shù)姆秶�，以使人行走時感到舒適。實踐證明，行走時感到舒適的踏步，一般都是高度較小而寬度較大的。因此在選擇高寬比時，對同一坡度的兩種尺寸以高度較小者為宜，因行走時較之高度和寬度都大的踏步要省力些。但要注意寬度亦不能過小，以不小于240mm為宜，這樣可保證腳的著力點重心落在腳心附近，并使腳后跟著力點有90%在踏步上。就成人而言，鋼梯踏步的最小寬度應為240mm，舒適的寬度應為280-300mm左右。 鋼梯的各個梯段，其踏步的高度、寬度尺寸應該是相同的，尺寸不應有無規律的變化，以保證坡度與步幅關系恒定。

3、梯段寬度： 梯段寬度一般由通行人流來決定，以保證通行順暢為原則。單人通行的梯段寬度一般應為800-900mm，一般的成品鋼梯應該按照這個寬度設計；但是用于公用場所的樓梯，比如：雙人通行的梯段寬度一般應為1100mm--1400mm；三人通行的梯段寬度一般應為1650--2100。如更多的人流通行，則按每股人流增加550＋（0-150）mm的寬度。

在鋼梯設計時有些最基礎的尺寸要求，普通樓鋼梯的部件尺寸一般如下：

1、 除了豎直的圍欄外，鋼梯的圍欄也可以水平排列。

2、 兩根圍欄的中心距離不要大于12.5厘米，否則小孩的頭容易伸出去，造成危險。

3、 安裝好的樓梯踏板與墻面留小于2厘米的間隙，以免損害墻面。

(1)鋼梯間休息平臺凈空：等于或大于2100mm。

(2)鋼梯跑道凈空：等于或大于2300mm。

(3)兩側設座的綜合式走廊寬度等于或大于2500mm。

(4)鋼梯扶手高；850—1100mm。

(5)門的常用尺寸：寬：850—1000mm。

以常用的平行雙跑鋼梯為例，說明鋼梯尺寸的計算方法。

① 根據層高H和初選步高h定每層步數N，N＝H/ｈ。

② 根據步數N和初選步寬b決定梯段水平投影長度L，L=（0.5N-1）·b。

③ 確定是否設梯井。供兒童使用的樓梯梯井不應大于120mm，以利安全。

④ 根據鋼梯間凈寬A和梯井寬C確定梯段寬度a，a＝（A－C）/2。

⑤ 根據初選中間平臺寬D1（D1≥a）和平臺寬D2（D2>a以及梯段水平投影長度L檢驗鋼梯間進深凈長度B，D1＋L＋D2＝B。如不能滿足，可對L值進行調整（即調整b值）。
