鋼格板簡介
鋼格板也叫鋼格柵板是用承載扁鋼和橫桿按照一定的間距進行正交組合，通過焊接或壓鎖加以固定的開敞式鋼構件；橫桿一般采用經過扭絞的方鋼、也可采用圓鋼或扁鋼，材質分為碳鋼和不銹鋼。鋼格板主要用來做鋼結構平臺板、溝蓋板、鋼梯的踏步板、建筑物吊頂?shù)取?

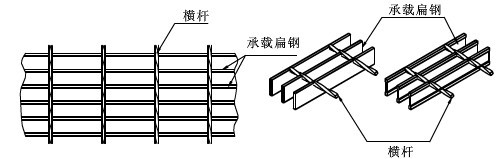

鋼格板結構圖

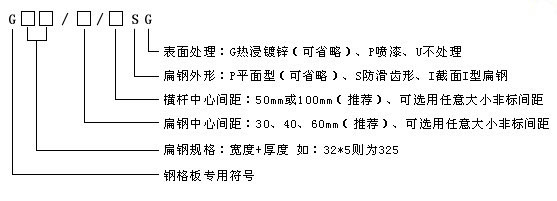

鋼格板型號表示方法
鋼格板的型號，根據承載扁鋼規格、承載扁鋼與橫桿的組合間距、鋼格板的結構形式，承載扁鋼外型、以及表面處理的狀態等不同，形成多種規格，型號表示方法如圖所示
鋼格板系列
系列1（間距30mm）鋼格板是最常用型，用途遍及各工業領域的產品，這種系列鋼格板的受荷扁鋼中心距離為30mm,符合美國標準規定，在整個鋼格板系列中，對表面沖擊具有最強的抵抗力。它廣泛地應用于電廠、提煉廠、污水處理廠、糧倉、化工廠、公路、機場和碼頭等平臺、走道和排水溝蓋、樓梯踏步等。其中齒型鋼格板可用于潮濕、滑膩的地方，尤其適用于海上采油平臺。
系列2（間距40mm）鋼格板是最經濟最輕便型，符合英國標準規定的固定平臺，走道及樓梯的規格，在跨距小的場合下，這是最理想的產品，即使在運輸設備走道那樣的負荷下也不例外，也可用來做倉庫的貨架、樓閣的面板、棧橋、防護柵欄、太陽簾等。
系列3（間距60mm）鋼格板是特別為采礦工業的應用而發展的品種，它解決了礦物濺落在板面上的難題。這個系列的鋼格板具有名義尺寸為50*60mm的通空，容許大多數的濺落料穿落，從而保證了板面的干凈和安全，這種產品常常被指定用在破碎系統中的板面，輸送線上的走道以及球磨機，加工廠及運轉站等。
鋼格板焊接注意項目
1、在負載扁鋼和橫桿的每個交點處，應通過焊接、鉚接或壓鎖將其固定。
2、鋼格板的焊接優先采用壓力電阻焊，也可采用電弧焊。
3、鋼格板的壓鎖可采用壓力機將橫桿壓入負載扁鋼將其固定。
4、鋼格板應根據用戶的需要，加工成各種尺寸的形狀。
5、負載扁鋼的間距和橫桿的間距可由供需方根據設計要求確定。作工業平臺，建議負載扁鋼的間距不得大于40mm，橫桿間距不得大于165mm。
6、在負載扁鋼的端頭，應使用與負載扁鋼同規格的扁鋼進行包邊。在特別使用的場合，可使用型鋼或直接用擋邊板包邊，但包邊板的截面積不得小于負載扁鋼的截面積。包邊采用焊高不小于負載扁鋼厚度的單面貼角焊，焊縫長度不得小于負載扁鋼厚度的4倍。在包邊板不承受荷載的情況下，允許間隔4根負載扁鋼焊接一處，但間距不得大于180mm。在包邊板承受荷載的情況下，不允許間隔焊接，而且必須滿焊。樓梯踏步板的端邊板必須單面滿焊。與負載扁鋼同向的包邊板，必須與每一根橫桿焊接。鋼格板中的切口、開孔等于或大于180mm的，應作包邊處理。樓梯踏步板如有前沿包邊護板，必須貫穿整個踏步。鋼格板的負載扁鋼，可采用平面扁鋼、I型扁鋼或縱剪帶鋼。鋼格板的負載扁鋼，可以帶有齒型，以增加鋼格板的防滑力。在每100mm內不能少于5齒。齒型尺寸平臺上的鋼格板的最小寬度不得小于300mm。
鋼格板的注意事項
日常生活中難免會用到鋼格板，但在購買的時又得考慮質量問題，質量不過關，不僅自己用起來不方便，有可能還會給相關的東西帶來一定的損壞，購買鋼格板如何選擇好的鋼格板廠家才是最值得注意的地方。
許多廠家都在業余生產鋼格板，隨著現在社會上各種建筑使用鋼格板的情況越來越多，許多商家都想抓住這次機會來賺取最大的利益，但生產的越多，鋼格板的質量就越有待考驗，各種各樣的鋼格板品牌涌入市場，給消費者造成了許多技術上的困擾。
選擇一個好的鋼格板廠家要有方法，專業生產的當然是我們的首選，其次從一般情況看來，品牌貨質量都有保障，就算購買過后質量出現問題，都會予以維修或者包退包換，保證讓客戶放心，質量才是推廣品牌最好的手段。
鋼格板包裝，一般有三種包裝方法：打包帶打捆，一般適用于比較整齊的鋼格板；螺絲桿固定，采用4根螺絲桿傳
過鋼格板孔徑，用螺絲鎖定的保證方法；托盤保證，一般針對出口裝箱。主要是根據客戶的情況而定，如果貨不多，又不需要用叉車裝卸的，一般散裝比較方便。反之貨物比較多，采用叉車裝卸的一般打包會更方便，總之，一切為了客戶方便，保護產品運輸途中不產生貨損為準。
鋼格板常用型號重量表
|
平面型扁鋼中心間距30mm |
平面型扁鋼中心間距40mm |
|||||||
|
型號 |
黑鋼尺寸mm |
橫桿間距mm |
自重kg/m2 |
型號 |
黑鋼尺寸mm |
橫桿間距mm |
自重kg/m2 |
|
|
G605/30/100 |
60*5 |
100 |
82.9 |
G605/40/100 |
60*5 |
100 |
64.1 |
|
|
G605/30/50 |
50 |
85.7 |
G605/40/50 |
50 |
67 |
|||
|
G555/30/100 |
55*5 |
100 |
76.2 |
G555/40/100 |
55*5 |
100 |
59 |
|
|
G555/30/50 |
50 |
79 |
G555/40/50 |
50 |
61.8 |
|||
|
G505/30/100 |
50*5 |
100 |
69 |
G505/40/100 |
50*5 |
100 |
53.9 |
|
|
G505/30/50 |
50 |
72.4 |
G505/40/50 |
50 |
56.7 |
|||
|
G455/30/100 |
45*5 |
100 |
62.9 |
G455/40/100 |
45*5 |
100 |
47 |
|
|
G455/30/50 |
50 |
65.7 |
G455/40/50 |
50 |
49.8 |
|||
|
G405/30/100 |
40*5 |
100 |
56.2 |
G405/40/100 |
40*5 |
100 |
42.1 |
|
|
G405/30/50 |
50 |
59 |
G405/40/50 |
50 |
44.9 |
|||
|
G403/30/100 |
40*3 |
100 |
34.9 |
G403/40/100 |
40*3 |
100 |
26.1 |
|
|
G403/30/50 |
50 |
37.7 |
G403/40/50 |
50 |
29.2 |
|||
|
G355/30/100 |
35*5 |
100 |
49.5 |
G355/40/100 |
35*5 |
100 |
38.5 |
|
|
G355/30/50 |
50 |
52.3 |
G355/40/50 |
50 |
41.3 |
|||
|
G353/30/100 |
35*3 |
100 |
30.8 |
G353/40/100 |
35*3 |
100 |
24.2 |
|
|
G353/30/50 |
50 |
33.6 |
G353/40/50 |
50 |
27 |
|||
|
G325/30/100 |
32*5 |
100 |
45.5 |
G325/30/100 |
32*5 |
100 |
34.2 |
|
|
G325/30/50 |
50 |
48.4 |
G325/40/50 |
50 |
37.1 |
|||
|
G323/30/100 |
32*3 |
100 |
28.4 |
G323/40/100 |
32*3 |
100 |
21.7 |
|
|
G323/30/50 |
50 |
31.3 |
G323/40/50 |
50 |
24.5 |
|||
|
G255/30/100 |
25*5 |
100 |
36.2 |
G255/40/100 |
25*5 |
100 |
27.4 |
|
|
G255/30/50 |
50 |
39 |
G255/40/50 |
50 |
30.2 |
|||
|
G253/30/100 |
25*3 |
100 |
22.8 |
G253/40/100 |
25*3 |
100 |
17.5 |
|
|
G253/30/50 |
50 |
25.7 |
G253/40/50 |
50 |
20.4 |
|||
|
G205/30/100 |
20*5 |
100 |
29.5 |
G205/40/100 |
20*5 |
100 |
22.5 |
|
中國、YB/T4001.1-2007標準（中國為2012年最新版鋼格板標準）； 另外美國、英國、澳大利亞和新西蘭也有其各自標準，也可按照英國BS4592-1-1995和美國ANSI/NAAMM（MBG531-88等標準生產。鋼材標準按照GB700-88，GB1220-92執行。
