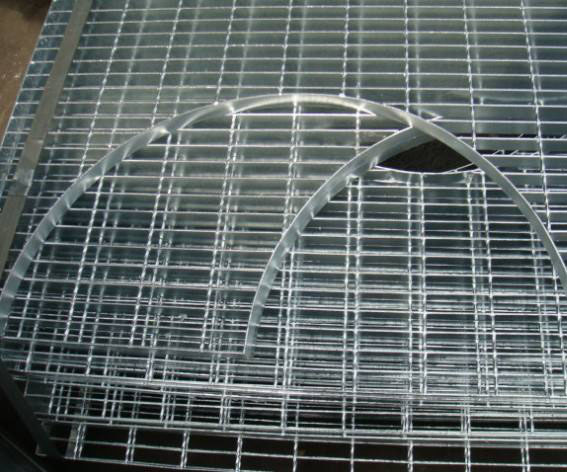

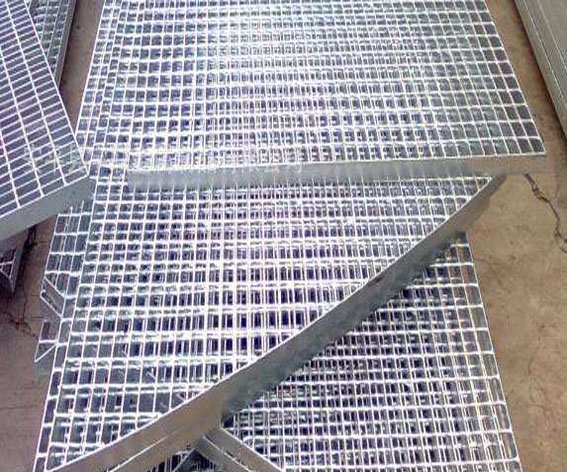

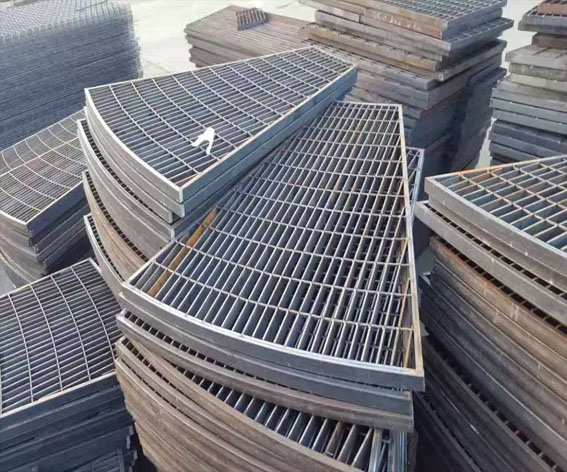

異型鋼格板是由多塊圓形、扇形、梯形組成的異型鋼格柵板；異形鋼格板是根據客戶需求制作出各種不規則形狀的鋼格板、平臺板。主要有切角，割孔，切弧，扇形等，從而避免了貨物到工地時再進行二次切割加工，使施工安裝更快速、方便。景頌鋼格板廠專業致力于異形鋼格板的制作及安裝，擁有先進的CAD電腦輔助設計系統，可根據用戶具體要求設計生產。

 異型鋼格板制作方式

  1. 異型鋼格板制作方式有機器壓焊和手工制作兩種：機器焊接是采用200噸液壓電阻焊自動化壓焊機，機械手自動將橫桿橫放在均勻排列的扁鋼上，通過強大的電焊功率和液壓力將橫桿壓焊入扁鋼內，從而可以得到焊點堅固，穩定性和強度極高的高品質鋼格板成品。

  2. 手工制作的鋼格板是先在扁鋼上沖孔，然后將橫桿放入孔中點焊，橫桿與扁鋼會存在空隙,但是能每個接觸點都進行焊接，達到扁鋼和麻花鋼的等同溶化連接，因此焊接會更牢固,強度會有所提升，但外觀不如壓焊的美觀。

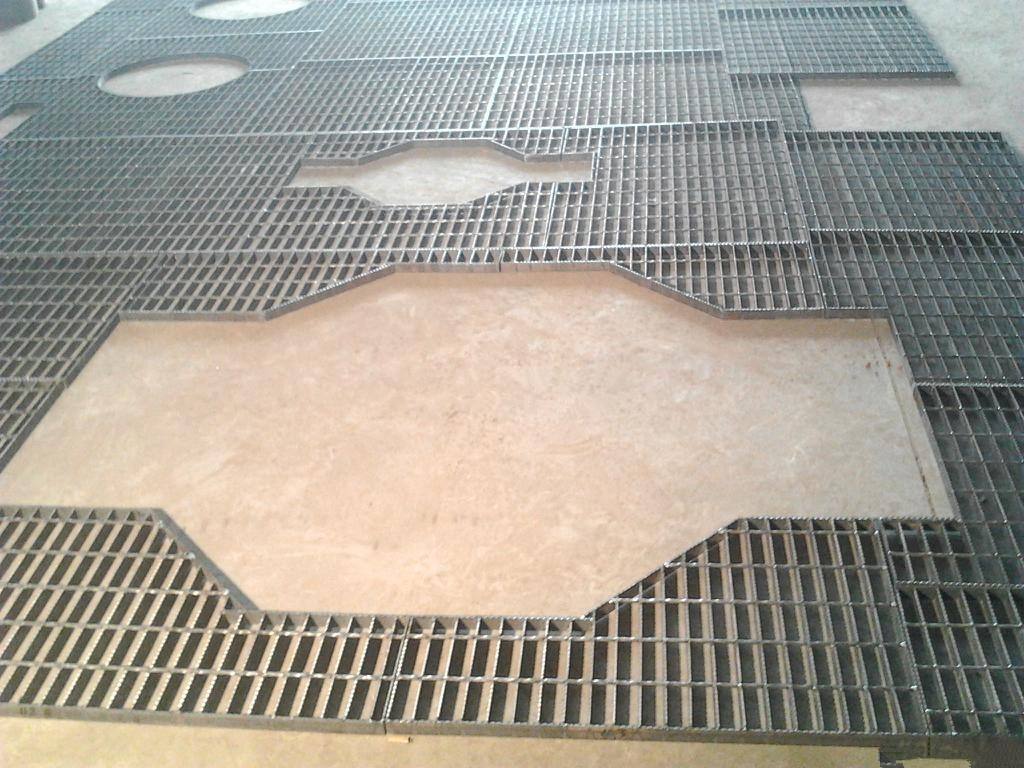

在鋼格板施工過程中，由于各種原因需要現場切割開孔。比如電廠鍋爐鋼格板施工管道開孔，一般情況下，平臺上圓的直徑大于500mm的開孔在生產廠加工制造。小于500mm的開孔在現場安裝時根據具體情況切割。

  主要施工工藝質量要求

  1開孔形式，鋼格板I幾開孔形式分兩種:圓形開孔和方形(橢圓)開孔。對于排管原則!幾采用方形(橢圓)開孔。對于單管可統一為圓形或方形開孔。

  2參考測量，在施工中，實際參考測量圖紙數據直接影響到鋼格板的安裝尺寸是否準確。要求鋼格板開孔的纂準點和管道安裝的基準點一致，測量管道的實際外徑偏差為正負10毫米。

  3.畫線，根據基準點、圖紙尺寸畫出開孔的具體位置，在畫過程中要考慮到管子的熱膨脹、保溫余量。

  4.開孔，鋼格板一般為熱鍍鋅，根據畫線位置用切割機切IJ格柵板，不可用電焊切割，而且盡量使施工面平整光潔，易于下一步施工。

  5.開孔后處理，切割后的鋼格板內環焊扁鋼，加固格柵板，保證其強度，保持整體工藝美觀。鋼格板的開孔邊緣的扁鋼高度應統一一致，幾下部與格柵下部平齊。鋼格板開孔的邊緣扁鋼接頭處的焊接應圓滑美觀，扁鋼高度應一致，和鋼格板應垂直。在安裝完工后，對鐵銹、殘留焊接飛濺物和影響油漆質量的雜物應予清除。
