槽型鋼格柵板提供了一種結構簡單、制作方便、用材科學合理的槽型鋼格柵板。它包括有負載扁鋼和橫桿按照一定的間距經緯排列而成格柵，并且焊接成中間呈方形格子，其特征是所述的負載扁鋼為兩端折邊呈[形的冷彎槽鋼，折邊的外表面在槽型鋼格柵板的上、下表面。由于負載扁鋼的形狀是槽型鋼，它的折邊材料遠離槽型鋼的彎曲中心，即截面的對稱中心軸，根據抗彎截面模量的計算公式，用這種形狀截面的慣性矩將大大高于用同樣截面積扁鋼的慣性矩。因此，由此制成同樣強度和剛度的鋼格柵板在用料上比扁鋼可大大節約，重量也大大減輕，用料更科學、合理。

槽型鋼格柵板特點
1、槽型鋼格板節省鋼材的使用量：承受相同載荷條件下最節省鋼板用量，相應地可減少支承結構的材料。
2、外觀現代氣派：外形美觀，設計規范，通風透光，給人以整體流暢的現代感覺。
3、由于鋼梯(樓梯踏步板) 采用網格設計所以可以大大減少風阻：因通風好，遇大風風阻小，減少風力破壞。
4、CAD電腦設計簡便：無需小支梁，結構簡單，設計簡化；無需設計鋼格板詳圖，只注明型號即可，廠方可代客戶設計排版圖。
5、工人施工簡便：在預安裝好的支承上用螺栓夾固，一人即可完成。
6、可以大減少投資：省材料，省人工，省工期，免清潔和維護。
7、安裝時間短，可以大大節省工期：產品無需現場加工，安裝非常迅速。
8、經久耐用：出廠前經熱浸鋅防腐處理，耐腐蝕，是花紋板數倍的使用時間。
9、槽型鋼格板的網格結構防積污物：不積雨水，冰雪和灰塵。
10、通風，采光，散熱，防爆，防滑性能好。
槽型鋼格柵板結構
槽型鋼格柵板與常規鋼格柵板結構基本相似，主扁鋼與包邊及橫桿與包邊采用電焊焊接，橫桿與其他承載扁鋼為穿孔式連接，然后再電焊固定，打磨后整體熱浸鍍鋅，再經過整理即為成品槽型鋼格柵板。裝配式槽型鋼格柵板是槽型鋼格柵板的輕便版本!裝配式槽型鋼格柵板也具有強度高，省錢省料的特點，而且價格更低！但是沒有焊接式的堅固。裝配式槽型鋼格柵板采用國標熱鍍鋅鋼板加工成槽型扁鋼，作為主扁鋼和包邊，橫桿采用M5或M6螺桿和套管，套管用來制定格柵的間距和固定主扁鋼，螺桿的兩端用螺帽加緊固定，主扁鋼和包邊用鋁鉚釘固定加工成成品槽型鋼格板。槽型鋼格柵板的具體結構圖如下所示。

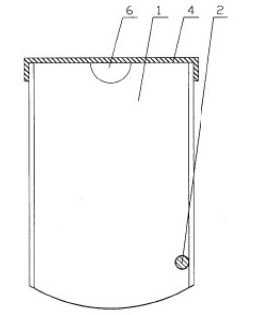

槽型鋼格板側視圖 1

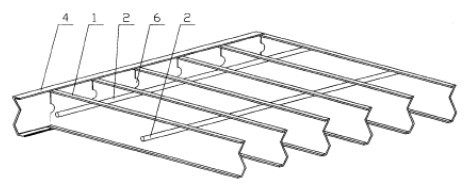

槽型鋼格板側視圖2

說明：  1、負載扁鋼     2 、扭絞方鋼或圓鋼    3 、冷彎槽鋼折邊     4 、包邊版      5、 通孔     6、 扁鋼缺口
