非標鋼格板

更新：2017-4-3 21:34:34 點擊：

產品品牌景頌
產品型號非標鋼格板

產品介紹

非標鋼格板是為了滿足國內外用戶的不同要求，提供不同扁鋼尺寸及橫桿間距的非標準鋼格板產品。各種規格的承載扁鋼間距為25、34、35、45mm，扭絞桿（橫桿）間距為38、76mm的自由組合。另外，各種互插型、對插鋼格板也屬于非標鋼格板之列。需要開孔、弧形板、圓形板也屬于非標鋼格板。非標鋼格板結構圖如下：

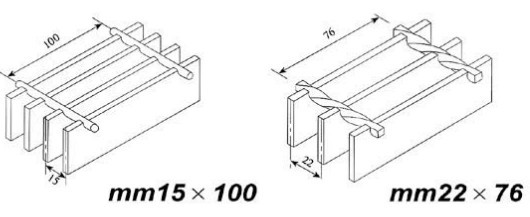

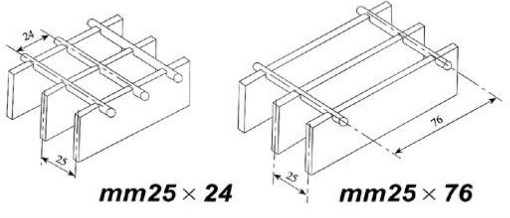

非標鋼格板結構圖

非標鋼格板荷載表

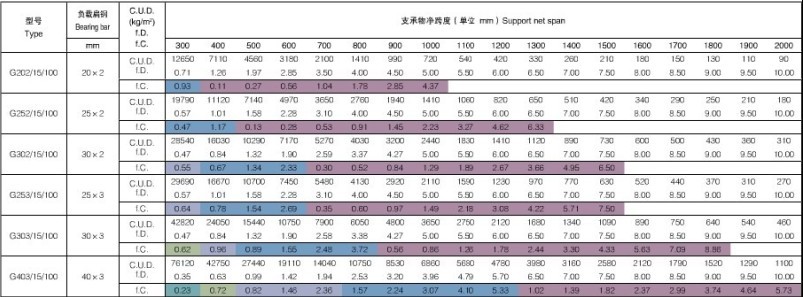

負載扁鋼中心距15mm荷載表

說明：
C.U.D-均面荷載（kg/m2)
F.D-均布荷載條件下的彈性撓度
F.C-集中荷載條件下的彈性撓度

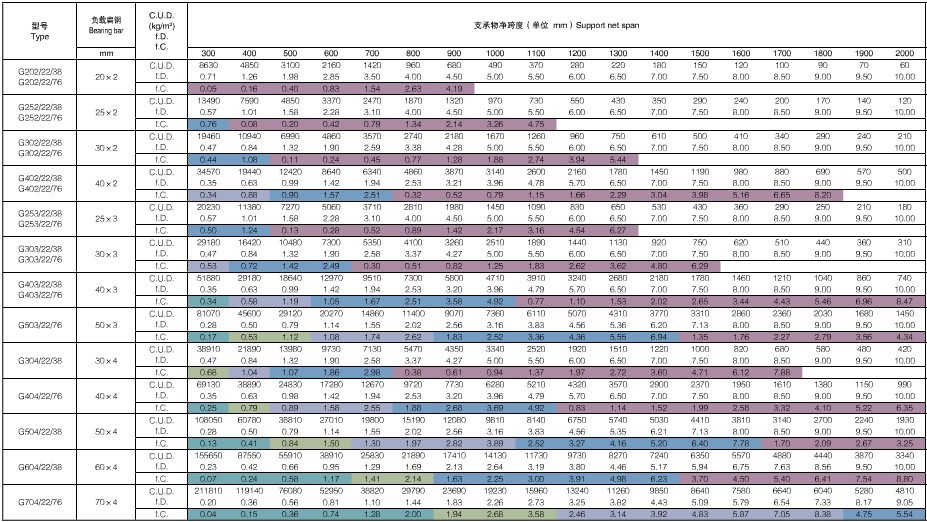

負載扁鋼中心距22mm荷載表

說明：
C.U.D-均面荷載（kg/m2)
F.D-均布荷載條件下的彈性撓度
F.C-集中荷載條件下的彈性撓度

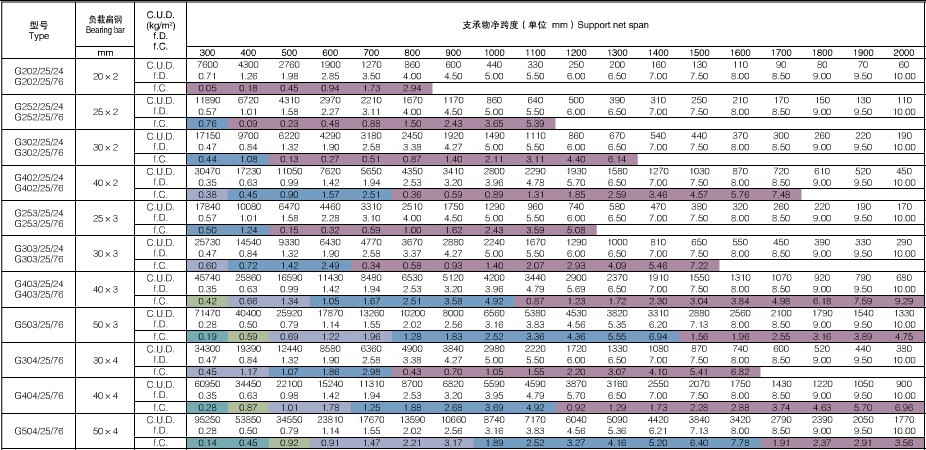

負載扁鋼中心距25mm荷載表

說明：
C.U.D-均面荷載（kg/m2)
F.D-均布荷載條件下的彈性撓度
F.C-集中荷載條件下的彈性撓度
